Подключения ручных сканеров штрих-кодов (ЛИС)

Для облегчения работы, связанной с введением данных предусмотрена возможность использования сканеров штрих-кода.

На текущий момент для программного продукта «МИС КСАМУ» успешно можно подключить следующие модели сканеров:

В режиме HID POS:
- Motorola DS4208
- ZebraDS2208 (ведется разработка для Astra Linux 1.6)
- Honewell 3310g
- Honewell 1472G
- Honewell 1470g
- Honewell 1450G (Заявлен разработчиками Astra Linux)
- Atol 2108
- Motorola DS4208
- Motorola 6707

В режиме Virtual COM:
- Битбук SC-21AWH - COM
- Sunlux 3610 - COM
- MERTECH SUNMI NS021 - COM
- NewLand FM430 Barracuda - USB CDC (COM)
- Mindeo6600 hd - COM
- NETUM L5 - COM(специфика подключения описана дополнительно)
- Motorola DS4208 - COM
- ZebraDS2208 - COM
- Honewell 1450G- COM
- Honewell 1470g- COM
- YHD-6200D- COM
- Atol SB2108 Plus - COM
- holyhah a60dz - COM
-Сhiypos 1680s - COM (не стандартная скорость передачи 115200)
-Сhiypos 1690s - COM (не стандартная скорость передачи 115200)
-NewLand FM420 Barracuda - COM  (для установки следует установить универсальный пакет драйверов)
-Zebex ds-362 (он же Mexxen 362) - COM
-Mexxen 362 (он же Zebex ds-362) - COM

Необходимо подключить устройство к свободному USB-порту компьютера. Как правило, требуемое для работы сканера ПО уже находится в самом сканере. В противном случае все требуемые инструкции и приложения можно найти на официальном сайте; также на сайте часто располагается приложение, которое в режиме реального времени отображает текущий режим сканера.

Затем необходимо перевести сканер в нужный режим. Для этого в инструкции необходимо найти особый штрих-код, в данном случае нужен режим "USB-HID". Затем следует отсканировать его (рисунок 1). Если сканер настраивается через приложение, вся информация о настройках сканера будет изменена автоматически. После перехода в нужный режим, рекомендуется сделать перезагрузку ОС (для некоторых видов сканеров данный пункт является обязательным).



Рисунок 1 – Пример штрих-кода с инструкции

Для корректной работы в «МИС КСАМУ» так же необходимо включить дополнительную настройку. Для этого необходимо открыть пункт: «Сервис» → «Настройка устройств» → «Подключение устройств» (рисунок 2).

Рисунок 2 – Пункт меню «Подключение устройств»

В открывшемся окне необходимо выбрать вкладку «Штрих-сканер» и включить галку «Использовать HID POS Штрих-сканер» (рисунок 3).

Рисунок 3 – Окно настройки «Подключение устройств»

При необходимости настройки в одной организации нескольких сканеров, поддерживающих разные режимы работы (например, при использовании режима HID и режима COM), предпочтение отдается именно режиму HID. При этом сканеры, подключенные через COM-порты, в виду отсутствия требуемых библиотек, настраиваются на конкретной машине и сохраняются для конкретной машины, а для всей МО устанавливается настройка HID.

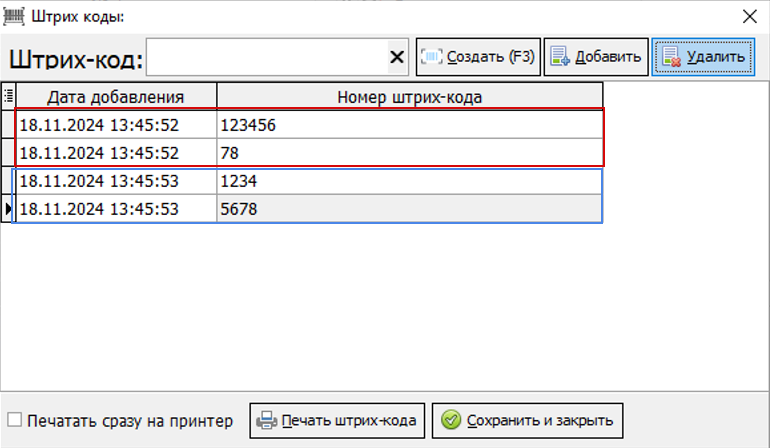

Некоторые модели сканеров делят отсканированные коды на две части при его отправки в ОС. Пример такого поведения продемонстрирован на рисунке 4.

Рисунок 4 – Пример некорректного поведения сканера штрих кодов

В такой ситуации необходимо установить галочку в пункте "С символом переноса строки" (рис. 5), чтобы КСАМУ корректно обрабатывала такие данные.

Рисунок 5 – Настройка обработки символа переноса строки

Настроенные сканеры штрих-кодов можно использовать в различных модулях программы: для сканирования данных пациента по его полису (в модулях АПП, Приёмного покоя или при записи пациента на приём через инфомат), с направлениями и результатами лабораторного исследования (рисунок 6), сводами исследований (рисунок 7).

Рисунок 6 – Пример использования сканера штрих-кода в направлении на исследования

Рисунок 7 – Пример поиска пробирки по штрих-коду, привязанному к направлению.

Атол SB2108 Plus: пример подключения с помощью драйвера эмуляции COM-соединения

В данном примере будет рассмотрен вариант подключения сканера не через описанную выше настройку USB-HID, а через эмуляцию виртуального USB-COM порта. Используется провод типа USB подключения.
На примере предоставленной модели для реализации данного функционала необходимо установить дополнительный драйвер, обеспечивающий эмуляцию.
В нашем примере данный драйвер на сайте производителя поставляется в архиве VCP (Virtual COM Port), внутри архива имеются файлы для установки 32х и 64х битного ПО, в зависимости от разрядности ОС.

Рисунок 8 – Драйвер VCP

После успешной установки драйвера необходимо корректно настроить параметры в КСАМУ и самом сканере штрих-кодов.
На рисунке 9 указаны корректные для данной модели настройки, они были взяты из официальной документации к устройству.

Рисунок 9 – Настройки подключения штрих-сканера в КСАМУ

Номер COM-порта не является универсальным, и оператор должен сам узнать какой COM эмулируется драйвером. Узнать это можно используя встроенные средства ОС, например, Диспетчер Устройств.

Для настройки сканера необходимо подключить его к работоспособному ПК через доступный USB разъём. После подключения сканер будет готов считывать штрих-коды, в документации к устройству приводится множество штрих-кодов для настроек устройства, но для нашей цели нам нужны следующие:

1) Штрих-код, переводящий интерфейс связи устройства в режим виртуального последовательного порта USB (рис. 10):

Рисунок 10 – Настройка интерфейса связи устройства (Виртуальный последовательный порт USB)

Рисунок 11 – Настройка интерфейса связи устройства (Виртуальный последовательный порт USB) в руководстве пользователя

2) Штрих-код, устанавливающий значение скорости передачи данных устройства на 9600 (рис. 12-13):

Рисунок 12 – Настройки скорости передачи данных устройства (9600)

Рисунок 13 – Настройки скорости передачи данных устройства в руководстве пользователя

После выполнения данных действий ПК необходимо перезагрузить.

ВАЖНО:
1) Устройство должно быть подключено к компьютеру при загрузке ОС для возможности взаимодействия с драйвером.
2) При отсоединения устройства от ПК во время работы единственным способом вернуть возможность их взаимодействия друг с другом является перезагрузка ПК.
Следствие из этого пункта: устройство всегда должно быть подключено к компьютеру во время работы для корректного функционирования.
3) Возможна ситуация, в которой при отсоединении устройства от ПК при последующем его запуске необходимо будет повторно установить интерфейс связи в режим виртуального последовательного порта USB.
